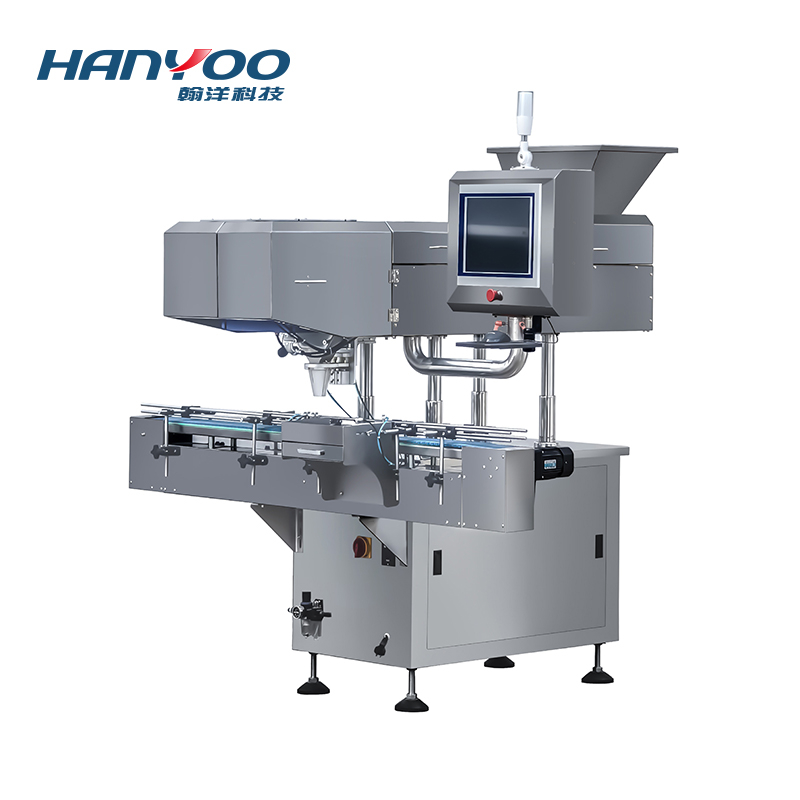

Máquina automática de contagem de imagens visuais DSJ-8C/16C

Máquina automática de contagem de imagens visuais DSJ-8C/16C

CARACTERÍSTICAS DE DESEMPENHO

1. Alta resolução: Os sensores infravermelhos tradicionais têm aproximadamente 10 a 15 pontos de detecção por canal, enquanto nossa máquina de contagem CCD tem em média cerca de 250 pontos de imagem por canal, o que equivale a uma precisão de detecção de 0,12 mm.

2. Reconhecimento de chip duplo: pode reconhecer chips duplos. Sabemos que nossa máquina de contagem pode ter chips sobrepostos, mas na realidade é impossível sobrepor completamente durante o processo de queda e o sensor infravermelho não será capaz de lidar com isso. Este CCD pode ser calculado com base na área projetada. A precisão da identificação de laminações é mais de 10 vezes maior que a dos sensores infravermelhos.

3. Remoção de partículas quebradas: Como a largura das partículas do medicamento pode ser medida com precisão e com base no tempo de queda, a projeção das partículas do medicamento pode ser calculada, de modo que a diferença entre pequenas partículas quebradas e partículas normais do medicamento possa ser vista. O padrão mais elevado que os sensores tradicionais podem detectar é a espessura do comprimido, que pode ser adicionada à dimensão da espessura, ou seja, à largura de detecção. Um terço dos fragmentos pode ser removido. Isto é determinado principalmente pela postura de queda livre.

4. Poeira anti-partículas: Devido ao uso de câmeras CCD e iluminação de fundo para imagens, nossa empresa desenvolveu uma fonte de luz de alto brilho e regulável automaticamente, que é perfeitamente combinada com algoritmos de programa para aumentar automaticamente o brilho da fonte de luz com o aumento de poeira; Por outro lado, devido à distância da câmera CCD da área produtora de poeira, ela não é facilmente contaminada.

5. Gravação completa do processo: Equipado internamente com um cartão de memória de 32 GB, desenvolvemos nosso próprio sistema de gravação de alta velocidade e o combinamos com um sistema de relógio preciso para registrar com precisão os dados de projeção e o tempo de produção dos grânulos de medicamento produzidos no ano passado. Com nosso sistema de interface homem-máquina, podemos visualizar os dados históricos da imagem de cada momento. Fácil de rastrear produtos, ele pode rastrear as imagens projetadas de todos os medicamentos durante a produção, inclusive aquelas sob duas peças, objetos estranhos que passam pelos medicamentos e pequenos fragmentos durante o processo de produção. Fácil para depuração do dispositivo, uma vez que o cilindro não funciona corretamente e faz com que o comprimido salte, a imagem especial do medicamento exibido pode ser usada para auxiliar na determinação se o cilindro está normal e no ajuste dos parâmetros de contagem.

6. Instalação e depuração. Fácil de usar: A funcionalidade é poderosa, mas a instalação e a depuração também são muito simples. Basta seguir as etapas especificadas na interface homem-máquina e incorporar tutoriais em vídeo. Quer seja o pessoal de pós-venda do fabricante do equipamento ou o pessoal técnico do fabricante, eles podem concluir a instalação, depuração e substituição.

7. Ciclo de varredura estável: Usamos um processador quad core mais avançado, com um ciclo de varredura de cada movimento de 1 mm das partículas do medicamento. Usamos vários núcleos para reconhecimento de área e reconhecimento simples de formas; O processador adota aquisição direta e processamento de algoritmo e cooperará com a placa de medição e controle para controle de saída. Todo o processo é em circuito fechado sem outros dispositivos, tornando-o mais estável.

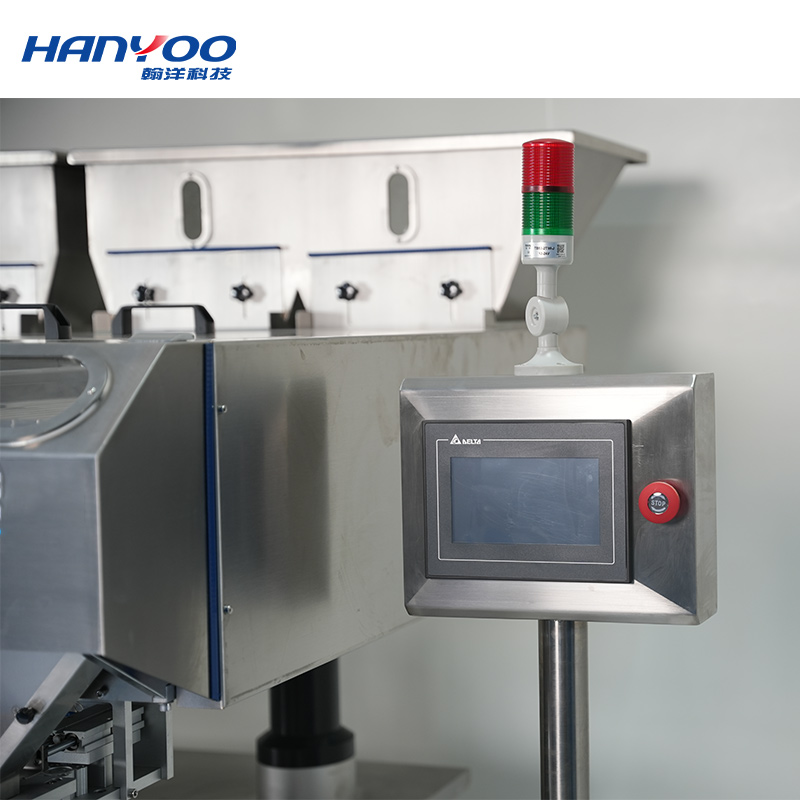

8. Interface homem-máquina poderosa: Combinado com câmeras CCD, o software de interface homem-máquina desenvolvido pela nossa empresa é executado no sistema Windows; Em primeiro lugar, não só controla o dispositivo, mas também tem a função de exibir, reproduzir, instalar e depurar vídeos; Em segundo lugar, ele pode exibir a imagem da câmera em tempo real; Em terceiro lugar, é possível visualizar todas as imagens históricas; Quarto, pode apoiar um desenvolvimento subsequente mais poderoso e complexo.

9. Manutenção do sistema: Como todo o sistema é desenvolvido pela nossa empresa, quando o usuário nos fornece um sinal de hotspot WIFI, nosso equipamento pode ser conectado à internet. Após a rede, podemos atualizar remotamente o software de interface homem-máquina, o sistema de sensor CCD e o sistema de medição e controle da placa-mãe.

10. Adotando um cilindro de eixo duplo para controlar a alimentação com mamadeira, distribuição de medicamentos e colocação de frascos, com estrutura simples, fácil ajuste e controle estável.

11. Equipado com dispositivo de controle fotoelétrico, o equipamento desliga automaticamente quando não há garrafas ou quando há entupimento de garrafas, sem contar as partículas. Quando voltar ao normal, o dispositivo começará a funcionar automaticamente.

12. Ao substituir garrafas de diferentes alturas, um método de ajuste elétrico com interruptores de limite superior e inferior pode ser usado e controlado na tela sensível ao toque.

13. Quando ocorrer um mau funcionamento do dispositivo, o dispositivo será desligado e uma mensagem de desligamento do alarme será exibida na tela, e a solução de problemas será realizada através do modo de operação exibido na tela.

14. 14. Adotar uma estrutura de design modular e travar componentes através de cilindros permite uma verdadeira desmontagem sem ferramentas, o que não apenas facilita a manutenção e conservação, mas também evita muitos riscos potenciais, evitando que parafusos, porcas e outros fixadores caiam acidentalmente no recipiente de material e entrem na garrafa devido à vibração prolongada durante o uso a longo prazo, causando sério impacto aos usuários.

15. O módulo de vibração adota conversão de frequência de onda completa e combinação de mola de fibra de carbono, o que reduz o ruído em pelo menos 10dB em comparação com seus pares.

RESUMO DAS FUNÇÕES DO DISPOSITIVO

1. Função de luz de preenchimento automática (garantindo que a câmera tenha brilho discriminativo suficiente)

2. Função de elevação elétrica (para fácil ajuste da altura da garrafa)

3. Projeto de desmontagem sem ferramentas (design modular, fácil de manter e conservar, evitando o risco de possíveis objetos estranhos caírem no bocal de descarga)

4. Função de remoção de partículas múltiplas, partículas ausentes e partículas fragmentadas (identificação de imagem da câmera)

5. Configuração da calha de reciclagem de medicamentos (para evitar que os frascos tombem acidentalmente na esteira e provoquem o espalhamento dos materiais no solo)
